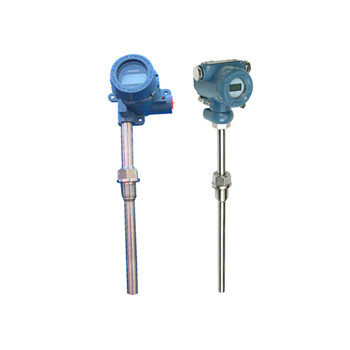

TZK-SBWH HART一体化温度变送器

2019-11-25 12:45:19 点击：946

TZK-SBWH系列一体化温度变送器是温度传感器与变送器的结合，以十分简捷的方式把-200～1600 ℃ 范围内的温度信号转换为二线制4～20mA DC的电信号传输给显示仪、调节器、记录仪、DCS 等，实现对温度的测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的可选产品。

TZK-SBWH系列一体化温度变送器采用智能主板，具有HART协议通讯功能。可与HART手操器进行通讯，实现远程设定与监控等功能。也可以通过按键方式实现现场调零、组态等操作。

一、产品特点：

1.超小型（模块φ44×18 ）一体化，通用性强；

2.二线制4～0mA DC 输出。传输距离远，抗干扰能力强。

3.冷端、温漂、非线形自动补偿。

4.测量精度高，长期稳定性好。

5.温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。

6.一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。

7.机械保护：IP65；

8.采用热电偶温变，可免用补偿导线，降低成本；

9.液晶、数码管、指针等多种指示功能方便现场适时监控。

10.现场环境温度 >70 时，变送器和现场显示仪表可采用分离（隔离）式安装；℃

11.防爆等级： dIIBT4 、 dIIBT5 。

12.防护等级： IP54。

二、技术指标：

类别	TZK-SBW模块式温变	TZK-SBW一体化温度变送器
准确度	0.2%F.S 0.5%F.S
输入	热电偶： B 、 S 、 T 、 K 、 J 热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50
输出	二线制 4-20mA DC
使用温度	-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ）
温度影响	≤0.05%/ ℃
湿度	5-95%RH
现场显示	无		3　1/2LED 3 1/2LCD 0-100% 等分刻度
显示精度	无		数字式： 0.5 级指针式： 2.0 级
负载能力	＜600 Ω （额定负载 250 Ω ）
外形尺寸	44×18		70 ×100（中继器）

三、一体化温度变送器选型表：

TZK-SBW□□－□□□□□－□-□/□-□一体化温度变送器
代号	仪表类型
Z	热电阻
R	热电偶
代号	分度号
P	铂 Pt100
C	铜 Cu50
M	镍铬硅-镍铬N
N	镍铬-镍硅 K
E	镍铬-铜镍 E
F	铁-铜镍 J
C	铜-铜镍 T
代号	显示方式
无	4～20mA输出无显示
S	LED数码显示
Y	LCD液晶显示+HART协议
代号	安装方式
1	无固定装置
2	固定螺纹
3	活动法兰
4	固定法兰
5	活络管接头式
6	固定螺纹锥形式
7	直形管接头式
8	固定螺纹管接头式
9	活动螺纹管接头式
代号	接线盒形式
2	防喷式
3	防水式
4	防爆式
代号	保护管直径
0	Ф16
1	Ф12
代号	内芯结构
无	普通元件
K	铠装元件
代号	保护管材料	说明
0	1Cr18Ni9Ti	常用的热电偶保护管
3	316L	耐腐蚀优于1Cr18Ni9Ti的金属护管
4	904L	能抗化工过程的绝大多数强腐蚀的金属护管
代号	长度 mm/插深mm
L/l	□□□mm/□□□mm
