三阀组

2020-09-14 12:16:13 点击：2713

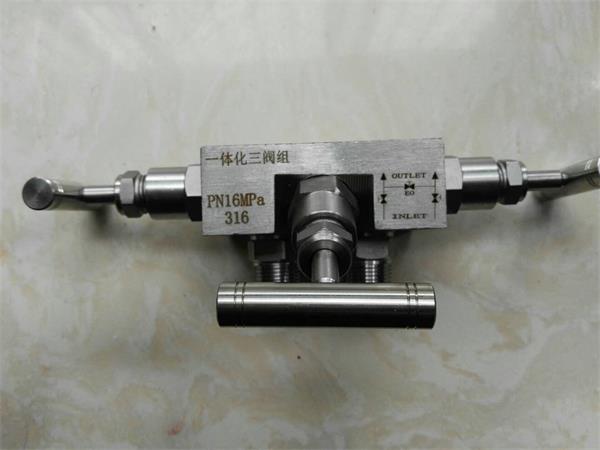

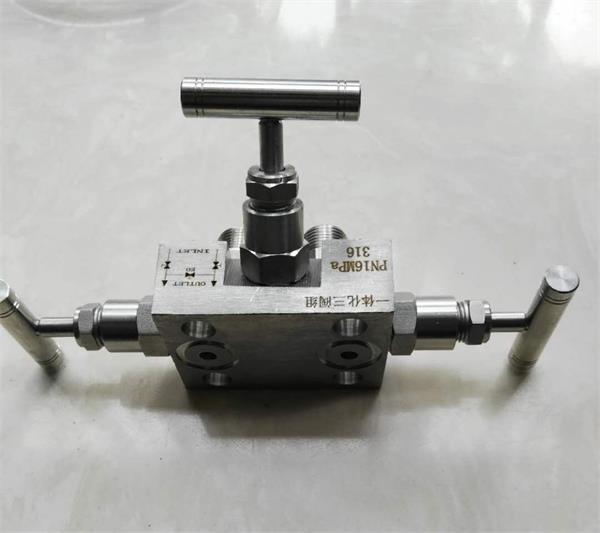

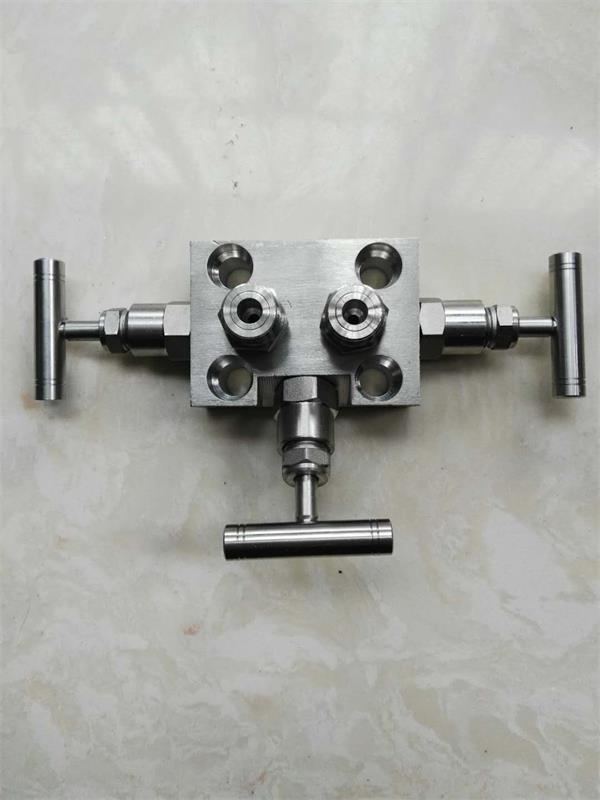

三阀组是由三个互相沟通的三个阀组成。根据每个阀在系统中所起的作用可分为：左边为高压阀，右边为低压阀，中间为平衡阀。三阀组与差变送器配套使用,作用是将正、负压测量室与引压点导通或断开；或将正负压测量室断开或导通。

结构原理

三阀组由阀体、二个截止阀及一个平衡阀组成。差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。三阀组可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及ST3000系列等差压变送器.

阀体型号选择

阀组类别	3	三阀组	5	五阀组
螺纹	N	1/2NPT	R	RC1/2
材质	E	SUS 304或1Cr18Ni9Ti不锈钢	F	SUS 316不锈钢
接头	-0	无	-1	与1151三阀组相同材料的引压接头，φ14压垫式对焊接嘴，M20×1.5压紧螺母套。
温度	1	≤260℃	2	≤450℃
压力	1	公称压力：16MPa	2	公称压力：32MPa

产品重量：1151三阀组约2.1Kg，五阀组约2.3Kg；

外形尺寸：210×110×80mm。

三阀组对应的压力、温度与材质的选择

序号	公称压力 PN	公称通径 DN	适用温度 ℃	阀体材料
1	20MPa	5	-20～440	35#
2	-70～240	1Cr18Ni9Ti
3	40MPa	-20～440	35#
4	-70～240	1Cr18Ni9Ti

主要作用

是在安装和撤除的时候,需要用到平衡阀.否则,差压的量程一般很小,如果厂家的过载能力不强,很容易损坏.

举个简单的例子:如果差压是60KPa,管道压力是1MPa的时候,如果没有平衡阀,无论先取正压室还是负压室,都会立马导致两边差压远远超过设定值.因为先取的那方会直接和大气相通,相当于0.1MPa,这样操作是致命的.

作用

在流量或差压传感器仪表接入工艺管道时要用“三阀组”，作用是：
　　1、在管道由初始状态（空）加入介质时，传感器两侧压力会突然变化，该压差过大时可能会损坏变送器的传感器。为避免，应先关闭传感器两侧的阀A、B，打开旁通阀C；
　　2、在介质充满管道，并趋近平稳、平衡后，打开A或B其中一个，使传感器两侧均匀施加压力；
　　3、关闭阀C，并打开A或B中的另外一个阀门，传感器开始正常工作；
　　4、关闭顺序与上述情况相反。
　　此外，3阀组还有其它作用，如运行一段时间后清洗管道，传感器部分不受影响（管路被旁通）。
