联系方式 TZK-3851DP/118W双法兰液位变送器
2019-11-25 12:48:33 点击：1399

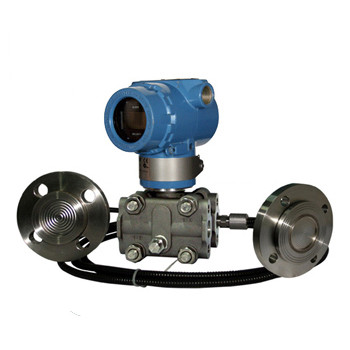

TZK-3851DP/118W双法兰液位变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mA DC信号输出。
双法兰液位变送器与差压变送器的测量原理相同，它是在差压变送器正负压的两个测量膜盒用毛细管充硅油的型式做了延长，并在终端用不同材质的膜片又做了膜盒型式，它仍具有差压变送器的各种特点。可与HART手操器相互通讯，通过它进行设定，监控。
一、技术参数：
1.模拟型法兰式液位变送器的特点：
①精度高、稳定性好；
②量程、零点外部连续可调；
③正迁移可达500%、负迁移可达600%；；
④标准二线制，24V供电，4～20mA输出；
⑤阻尼可调、耐过压，固体传感器设计，无机械可动部件、维修量少；
⑥重量轻（2.4kg），小型化（166mm总高）；
⑦全系列统一结构、互换性强；
⑧接触介质的膜片材料可选，单边抗过压强；
⑨低压浇铸铝合金壳体，使用寿命长；
2.智能型法兰式液位变送器的特点：
①测量性能，用于压力、差压、液位、流量测量；
②数字精度：±0.05%，模拟精度：±0.75%±0.1%F.S，全性能：±0.25%F.S；
③稳定性：0.25% 60个月；
④量程比：100：1，测量速率：0.2S；
⑤小型化（2.4kg）全不锈钢法兰，易于安装；
⑥过程连接与其它产品兼容，实现佳测量；
⑦采用H合金护套的传感器，实现了优良的冷、热稳定性；
⑧采用16位计算机的智能变送器；
⑨标准4-20mA，带有基于HART协议的数字信号，远程操控；
⑩支持向现场总线与基于现场控制的技术的升级。
二、变送器隔离膜片的作用：
1、被测介质对变送器敏感元件有腐蚀作用；
2、需要将高温被测介质与变送器隔离；
3、被测介质中有固体悬浮物或高粘度介质；
4、被测介质由引压管引同时易固化或结晶；
5、更换被测介质需严格净化测量头；
6、测量头保持卫生，严禁污染。使用对象：腐蚀性或粘性的液体。
注意：真空场合不宜采用远传变送器。
三、双法兰液位变送器尺寸图及安装示意图：
四、双法兰液位变送器选型表：
| 代 码 | 说 明 | |||||||||
| TZK-3851GP/118W远传压力变送器 | ||||||||||
| TZK-3851DP/118W远传差压变送器 | ||||||||||
|
量程范围 （Kpa） |
3 | 0～1.3～7.5 | ||||||||
| 4 | 0～4～40 | |||||||||
| 5 | 0～40～200 | |||||||||
| 6 | 0～0.16～700 | |||||||||
| 输出信号 | E | 4～20mA | ||||||||
| S | 4～20mA+ HART协议 | |||||||||
| 法兰与膜片 | 法兰规格、插入筒长度、膜片材质 | |||||||||
| A0 | (3〞) DN80、平、316LSST | |||||||||
| A2 | (3〞) DN80、50mm、316LSST | |||||||||
| A4 | (3〞) DN80、100mm、316LSST | |||||||||
| A6 | (3〞) DN80、150mm、316LSST | |||||||||
| B0 | (4〞) DN100、平、316LSST | |||||||||
| B2 | (4〞) DN100、50mm、316LSST | |||||||||
| B4 | (4〞) DN100、100mm、316LSST | |||||||||
| B6 | (4〞) DN100、150mm、316LSST | |||||||||
| C0 | (3〞) DN80、平、哈氏C-276 | |||||||||
| C2 | (3〞) DN80、50mm、哈氏C-276 | |||||||||
| C4 | (3〞) DN80、100mm、哈氏C-276 | |||||||||
| C6 | (3〞) DN80、150mm、哈氏C-276 | |||||||||
| D0 | (4〞) DN100、平、哈氏C-276 | |||||||||
| D2 | (4〞) DN100、50mm、哈氏C-276 | |||||||||
| D4 | (4〞) DN100、100mm、哈氏C-276 | |||||||||
| D6 | (4〞) DN100、150mm、哈氏C-276 | |||||||||
| E0 | (3〞) DN80、平、钽 | |||||||||
| F0 | (4〞) DN100、平、钽 | |||||||||
| 结构材质 | 法兰和接头 | 排气阀 | 隔离膜片 | |||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | |||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | |||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | |||||||
| 压力等级 | A | PN1.0 | ||||||||
| B | PN2.5 | |||||||||
| 远传装置 | S1 | 1个远传装置 | ||||||||
| S2 | 2个远传装置 | |||||||||
| 附加选项 | M1 | 0～100%线性指示表 | ||||||||
| M2 | LED显示表 | |||||||||
| M3 | LCD显示表 | |||||||||
| B1 | 管装弯支架 | |||||||||
| B2 | 板装弯支架 | |||||||||
| B3 | 管装平支架 | |||||||||
| D1 | 侧面泄放阀在压力室上部 | |||||||||
| D2 | 侧面泄放阀在压力室下部 | |||||||||
| C1 | 1/2NPT锥管螺纹接头 | |||||||||
| C2 | 丁字形螺纹接头M20×1.5，带后部焊接Ф14 | |||||||||
| d | 隔爆型dⅡBT4 | |||||||||
| i | 本安型iaⅡCT6 | |||||||||
