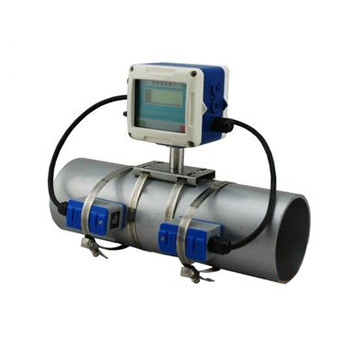

TZK-LUF200D一体式超声波流量计

2019-11-26 13:14:38      点击:1565
    TZK-LUF200D一体式超声波流量计是将传感器和显示表头都一起安装在管道上的形式。以速度差法为原理,测量圆管内液体流量。超声波流量计采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术,仪表计量准确、运行可靠、更适于工业现场的需求。转换器形式有:壁挂式、盘装式、一体式;传感器形式有:插入式、管段式、外夹式。

一、产品特点:
1、操作方便:既可用磁性棒在一次表上浏览参数,还可通过二次表用中文进行参数再设定或显示;
2、高精度测量:线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%;
3、测量范围大:选用不同型号的传感器 , 可实现口径 DN15~DN6000mm 管道流量的测量;
4、防护等级高:一次表防护等级可达到IP68,可浸入水下2米工作;
5、多重显示:一次表在测量点即可完成测量,一次表可循环显示累积流量、瞬时流量、流速等参数,二次表可中文显示100余项菜单;
6、传输距离远:组网快捷,一次表与二次表(或计算机)之间采用RS-485总线通讯,采用普通电缆即可,传输距离可达1000米以上,组网十分方便、快捷。这种传输方式抗干扰能力强,解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。

二、一体式超声波流量计技术参数:
1、技术指标:
项 目 性 能 、 参 数
主 机 2×20点阵式背光型液晶显示器,工作温度(-20~60℃)
打印机输出24列字符微型热敏打印机
4×4+2式轻触键盘
数据接RS-485, 可利用互联网到本公司网站下载新软件升级流量计程序
传 感 器 标准TS-2型 适用于管径:DN15~DN100mm 流体温度≤110℃
准TM-1型 适用于管径:DN50~DN1000mm 流体温度≤110℃
标准TL-1型 适用于管径:DN300~DN6000mm 流体温度≤110℃
测量介质 水、海水、工业污水、酸碱液、各种油类等能传导声波的液体
流速范围 0~±30m/s
测量精度 优于±1%
电 源 镍氢电池可连续工作20小时以上或AC220V
功 耗 1.5W
充 电 采用智能充电方式,直接接入AV220V,充电后自动停止,显示绿灯
重 量 净重2.5Kg(主机)
备 注 配备一体式高强度防护箱,可以在野外恶劣环境中使用
2、固定一体式可配的传感器:
产 品 特 点 仪 表 外 形
外夹式传感器:
(1)安装无需断流,无压力损失;
(2)精度优于1.0级;
(3)安装方便,用户可自行安装;
(4)运行成本较低,与管道口径无关;
(5)适用于工况环境较好的条件。
插入式式传感器:
(1)安装无需断流,无压力损失;
(2)精度优于1.0级;
(3)需采用开孔器,用户可自行安装;
(4)此传感器价格高,与管道口径无关;
(5)接收信号良好,长期运行稳定、可靠。
三、超声波流量计选型表:
TZK-LUF200 超声波流量计
仪表类型 G 管道式(同时提供通径DN)
D 固定一体式
F 分体式
S 手持式
B 便携式
传感器形式 T 外夹式
H 高温外夹式
C 插入式
显示表形式 W 壁挂式
S 盘装式
D 防爆式
