联系方式 TZK-LYBB保温夹套靶式流量计
2019-11-26 05:58:47 点击：507
TZK-LYBB保温夹套靶式流量计是的针对沥青、冷凝液等粘度过大、会结晶、上冻的液体流量测量的法兰连接式流量计，在测量主体外安装一个保温夹套而构成通入蒸汽等热媒剂使被测液体可以正常流通。
TZK-LYB智能靶式流量计采用成熟可靠的力称重传感器技术，其根据工况特性需求，可以将流速、流量（或将工况温度、压力检测优化一体），充分体现了当今机电一体化产品的高科技性及其产品的性价比。仪表系统数据处理采用Texas Instruments Incorporated的MCU 技术并结合现代微电子工艺开发一种高可靠、准确度高的工业流量测控仪表。
智能靶式流量计既具有传统孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其抗干扰、抗杂质性能，除能替代常规流量计及常规流体流量测量外，尤其在高粘度、易堵卡、高温、高压、强腐蚀等流量计量困难的工况中具有很好的应用价值，目前已广泛应用于钢铁、石油、天然气、电力、造纸、化工、能源、食品、环保等各个领域的流量测量。
一、适用范围：
1.公称直径，从DN15～DN300mm;
2.适用温度:-150℃～450℃;
3.适用：从0～42MPa(表压);
4.伴热夹套接口：1/2 R螺纹接口、法兰接口。
二、产品特点：
1、无可动部件，密封面减少，大大降低泄漏率，便于安装和日常维护;
2、测量范围宽，大测量范围可达20:1(液体)或10:1(气体);
3、计量准确、精度高，法兰式可达0.2%(液体)或0.5%(气体);
4、灵敏度高，能测量超小流量，其可测量低流速为0.08m/s，电磁流量计0.5m/s;
5、重复性好，一般为0.05～0.08%,具有可选小信号切除，非线性修正，滤波时间可选择;
6、压力损失小，小口径仅为标准孔板的1/2△P左右;DN100口径以上压力损失开始大幅度减少;
7、标定方便，除可采用标准装置检定外，还可采用干式标定方法，即采用砝码挂重法，单键操作即可完成标定;
8、可根据实际需要更换阻流件而改变流量范围，在线可拆装插入式结构可实现不停产，不断流维修或更换;
9、低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时流量累积流量及百分比棒图，并可切换显示补偿温度及补偿压力示值;
10、抗干扰、抗杂质能力特强，多种输出形式，能远传各种参数，使用无需拌热。

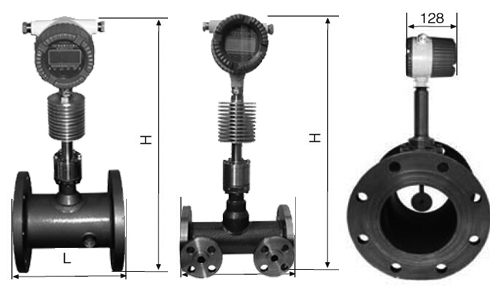

三、靶式流量计外形尺寸图：
|
通径 （DN） |
L （mm） |
H （mm） |
 |
|||||||||
| 15～50 | 50 | 375～440 | ||||||||||
| 65 | 80 | 450 | ||||||||||
| 80 | 80 | 460 | ||||||||||
| 100 | 80 | 485 | ||||||||||
| 125 | 80 | 515 | ||||||||||
| 150 | 80 | 540 | ||||||||||
| 200 | 80 | 595 | ||||||||||
| 250 | 80 | 650 | ||||||||||
| 300 | 100 | 700 | ||||||||||
| 四、靶式流量计安装示意图： | ||||||||||||
| 注意事项 | 图例 | |||||||||||
|
1.水平管道走向 应安装在略微上升的管道上。如果条件不允许请保证足够的流速以防止空气、气体及蒸汽凝集在管道上部。 |
 |
|||||||||||
|
2.敞口排放或灌入 应把仪表安装在管道的低管段。 |
 |
|||||||||||
|
3.管道走向往下 应将往下的管道低于仪表5米以上，并在流量计下游安装排气阀 |
 |
|||||||||||
|
4.长管道系统 应将控制阀安装在流量计的下游 |
 |
|||||||||||
|
5.泵 应将泵安装在流量计的上游 |
 |
|||||||||||
| 五、靶式流量计选型表： | ||||||||||||
| TZK-LBY | 智能靶式流量计 | |||||||||||
|
口径 （mm） |
10 | DN10 | ||||||||||
| 20 | DN20 | |||||||||||
| … | … | |||||||||||
| 2000 | DN200 | |||||||||||
| 安装方式 | D | 对夹式 | ||||||||||
| F | 法兰连接式 | |||||||||||
| J | 插入式 | |||||||||||
| K | 可在线拆装式 | |||||||||||
| L | 螺纹连接式 | |||||||||||
| H | 卫生型 | |||||||||||
| 测量介质 | Y | 液体 | ||||||||||
| Q | 气体 | |||||||||||
| Z | 蒸汽 | |||||||||||
| 温度范围 | T1 | 常温型（80℃以下） | ||||||||||
| T2 | 高温型（80～250℃） | |||||||||||
| T3 | chao高温型（250～450℃） | |||||||||||
| 压力等级 | P1 | 常压～1.6MPa | ||||||||||
| P2 | 4.0MPa | |||||||||||
| P3 | 6.3MPa | |||||||||||
| P4 | 大42MPa（标注压力等级） | |||||||||||
| 本体材质 | A | 碳钢 | ||||||||||
| B | 304不锈钢 | |||||||||||
| C | 316不锈钢 | |||||||||||
| F | 304衬四氟 | |||||||||||
| P | 工程塑料 | |||||||||||
| 供电方式 | D | 两线制DC24V 4～20mA | ||||||||||
| H | 两线制DC24V 4～20mA+HART协议 | |||||||||||
| C | 电池供电 | |||||||||||
| 附加选项 | R | RS485 MODBUS通讯协议 | ||||||||||
| M | 脉冲输出 | |||||||||||
| K | 报警输出 | |||||||||||
| B | 防爆（ExII CT6） | |||||||||||
