TZK-LUF200F高温型超声波流量计

2019-11-26 06:04:34      点击:774
    TZK-LUF200F高温型超声波流量计是将超声波传感器和显示器分开安装的形式。以速度差法为原理,测量圆管内液体流量。超声波流量计采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术,仪表计量准确、运行可靠、更适于工业现场的需求。转换器形式有:壁挂式、盘装式、一体式;传感器形式有:插入式、管段式、外夹式。

一、超声波流量计特点:
1、操作方便:既可用磁性棒在一次表上浏览参数,还可通过二次表用中文进行参数再设定或显示;
2、高精度测量:线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%;
3、测量范围大:选用不同型号的传感器 , 可实现口径 DN15~DN6000mm 管道流量的测量;
4、防护等级高:一次表防护等级可达到IP68,可浸入水下2米工作;
5、多重显示:一次表在测量点即可完成测量,一次表可循环显示累积流量、瞬时流量、流速等参数,二次表可中文显示100余项菜单;
6、传输距离远:组网快捷,一次表与二次表(或计算机)之间采用RS-485总线通讯,采用普通电缆即可,传输距离可达1000米以上,组网十分方便、快捷。这种传输方式抗干扰能力强,解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。

二、超声波流量计技术参数:
1、技术指标::

项 目 性 能 、 参 数
主 机 2×20点阵式背光型液晶显示器,工作温度(-20~60℃)
打印机输出24列字符微型热敏打印机
4×4+2式轻触键盘
数据接RS-485, 可利用互联网到本公司网站下载新软件升级流量计程序
传 感 器 标准TS-2型 适用于管径:DN15~DN100mm 流体温度≤110℃
准TM-1型 适用于管径:DN50~DN1000mm 流体温度≤110℃
标准TL-1型 适用于管径:DN300~DN6000mm 流体温度≤110℃
测量介质 水、海水、工业污水、酸碱液、各种油类等能传导声波的液体
流速范围 0~±30m/s
测量精度 优于±1%
电 源 镍氢电池可连续工作20小时以上或AC220V
功 耗 1.5W
充 电 采用智能充电方式,直接接入AV220V,充电后自动停止,显示绿灯
重 量 净重2.5Kg(主机)
备 注 配备一体式高强度防护箱,可以在野外恶劣环境中使用
2、固定一体式可配的传感器:
传感器的选择 显示表的选择
外夹式传感器(-30~90℃) 壁挂式显示表
TS-2小型,DN15~DN100
TM-1中型,DN50~DN1000
TL-1大型,DN300~DN6000
型号:TZK-LUF200/W
尺寸:178×165×55mm
用于挂墙安装
高温外夹式传感器 盘装式显示表
HTS-1小型,DN15~DN100;
HTM-1中型,DN50~DN1000;
温度范围:-30~160℃.
型号:TZK-LUF200/S
开孔:152×76mm
用于仪表盘安装
插入式传感器(-30~160℃) 防爆型显示表
TL-1标准型;
TCL-2加长型;
DN80~DN6000
型号:TZK-LUF200/D
尺寸:298×298×110mm
防爆等级:Exd II BT4

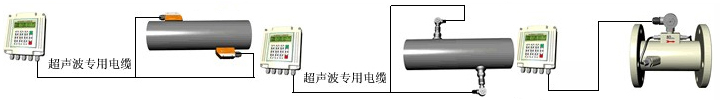

3、分体式超声波流量计安装示意图:
三、超声波流量计选型表:
TZK-LUF200 超声波流量计
仪表类型 G 管道式(同时提供通径DN)
D 固定一体式
F 分体式
S 手持式
B 便携式
传感器形式 T 外夹式
H 高温外夹式
C 插入式
显示表形式 W 壁挂式
S 盘装式
D 防爆式
