联系方式 TZK-LCM智能齿轮流量计
2019-11-26 06:05:35 点击：453
TZK-LCM智能齿轮流量计具有液晶液晶显示表头，同时可选择4～20mA电流或者脉冲信号输出，是计量流经管道内液体流量总和的容积式流量计。广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，标定方便，安装简易等特点。
椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品、食品等），流量计可以选用不同的材料（铸钢、不锈钢和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。
一、椭圆齿轮流量计测量原理：

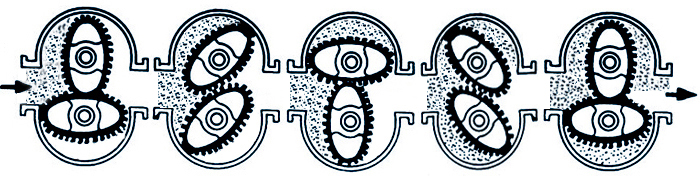

椭圆齿轮流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是一定密封的 ）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于 进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空 腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（如图）
二、产品特点：
1、测量精度较高：0.2级与0.5级；
2、机构简单、坚固、运行可靠；
3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；
4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
5、TZK-LC-a型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、TZK-LC-e型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
7、TZK-LC-b型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死，在流量计的上游安装过滤器
9、防爆等级：ExiaIICT6
三、技术数据：
普通铸铁型（a）、铸钢型（e）、不锈钢型（b）
| 型 号 | LC-a铸铁 | LC-e铸钢 | LC-b不锈钢 |
| 公称压力Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 4.0 |
| 被测液体粘度 | 2～200 Mpa.s | ||
| 被测液体温度 | -20℃～+100℃ | ||
流量范围 m3/h
|
型号 精度等级 |
TZK-LC-a铸铁 | TZK-LC-e铸钢 | TZK-LC-b不锈钢 | |||
| 通径mm） | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 |
| 10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 |
| 15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 |
| 20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 |
| 25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 |
| 40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 |
| 50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 |
| 65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 |
| 80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 |
| 100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 |
| 150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 |
| 200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 |

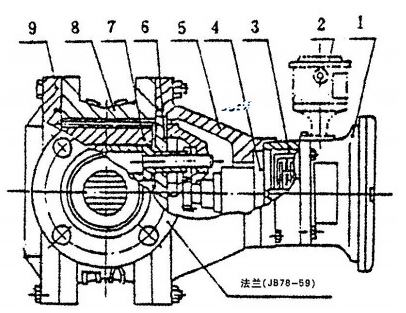

椭圆齿轮流量计外形结构图：
 |
· 1、计数器 · 2、发信器 · 3、精度调节器 · 4、密封联轴器 · 5、前盖 · 6、盖板 · 7、椭圆齿轮 8、壳体 9、后盖 |
四、椭圆齿轮流量计选型表：
| TZK-LC | 齿轮流量计 | |||||||||
|
口径 （mm） |
10 | DN4 | ||||||||
| 15 | DN10 | |||||||||
| … | … | |||||||||
| 200 | DN200 | |||||||||
| 表体材质 | a | 铸铁 | ||||||||
| e | 铸钢 | |||||||||
| b | 不锈钢 | |||||||||
| 显示表头 | Z | 指针+字轮 | ||||||||
| M | 液晶表头 | |||||||||
| 输出信号 | 0 | 无信号输出 | ||||||||
| M | 4～20mA | |||||||||
| F | 脉冲输出 | |||||||||
| 压力等级 | P1 | 1.0 MPa | 铸铁（a型） | 不锈钢（b型） | 铸钢（e型） | |||||
| P2 | 1.6 MPa | |||||||||
| P3 | 2.5 MPa | |||||||||
| P4 | 4.0 MPa | |||||||||
| P5 | 6.3 MPa | |||||||||
| 附加选项 | B | 防爆（ExII CT6） | ||||||||
