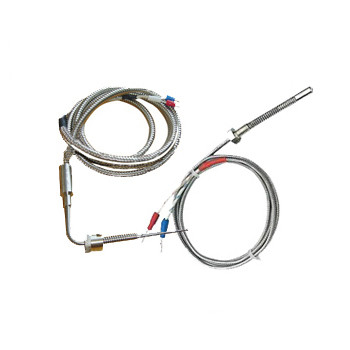

压簧式固定热电偶

2019-11-26 03:56:26 点击：406

WR□T-01型压簧式固定热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。与显示仪表等配套使用，可直接测量 0～400℃ 范围内的温度。

压簧式固定热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤出机、轻纺、食品等工业。

一、结构原理：

WRET-01型压簧式固定热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。

二、安装方法：

WRET-01型压簧式固定热电偶是将其固定安装在被测物体上面，先将连接螺栓拧紧在被测物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，后拧上锁紧卡套。

压簧式热电偶系列具有各种连接：螺钉式、卡帽压簧式、活动螺母缓冲簧式、垫圈式等多种形式。

三、型号规格与参数说明：

注:订货须写明: 1.产品名称及型号；
　　　　　　2.总长和插深；
　　　　　　 3.探头直径。
