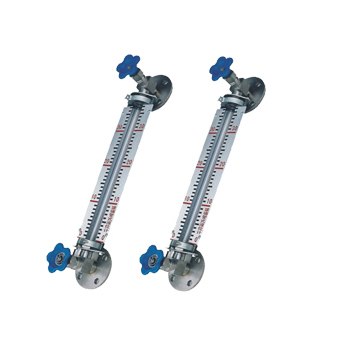

TZK-UGB玻璃管液位计

2019-11-26 04:25:52 点击：349

TZK-UGB玻璃管液位计主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。玻璃管液位计是根据连通器原理的一种就地式液位测量仪表，具有读数准确、结构简单，维修方便、经久耐用等特点。执行标准：原化工部HG5-227-80标准。

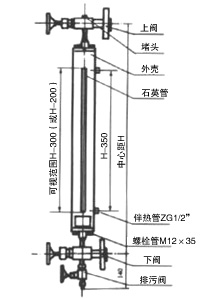

一、玻璃管液位计结构原理：

　　仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。

　玻璃管液位计两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流，免除隐患。

二、技术参数：
1.测量范围（安装中心距L）：300、500、600、800、
1000、1200、1400、1700、2000mm
2.工作压力：≤1.6MPa
3.材质：碳钢、不锈钢
4.工作温度：≤200℃
5.连接法兰标准：HG20592-97 PN1.6 DN20突面
6.其它法兰标准如JB/T、GB、ANSI等，请用户注明。
7.伴热蒸汽压力：≤0.6MPa
8.蒸汽夹套接头：G1/2"外螺纹
9.钢球自封压力：≥0.2Mpa

三、玻璃管液位计订货须知：
1.型号名称
2.规格（中心距L）
3.材质（普通钢或不锈钢）
4.安装形式：法兰规格

四、玻璃管液位计选型表：

TZK-UGB	普通玻璃管液位计
代号	接液材质
C	碳钢
F	不锈钢（304、316L）
	代号	附加装置
	1	普通型
	2	带蒸汽夹套型
		代号	安装方式
		D	法兰连接DN20、25
		G	螺纹连接G3/4″
			代号	压力等级
			1	1.0
			2	1.6
				代号	接液材质
				C	碳钢
				F	不锈钢（304、316L）
					代号	测量范围（mm）
					□□	300、500、800、1100、1400、1700、2000··
