TZK-UQZ/F防腐型浮球液位计

2019-11-26 04:43:21 点击：469

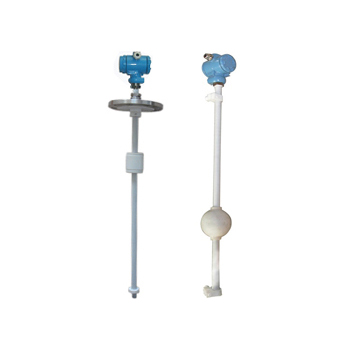

TZK-UQZ/F防腐型浮球液位计是的一种防腐型液位计，针对强酸、强碱等强腐蚀性液体，采用不锈钢包四氟、全四氟杆、不锈钢套四氟管等方式将与介质接触的地方做到腐蚀性防护隔离，使仪表正常测量。

TZK-UQZ浮球液位计是一种插入式液位仪表。由磁干簧管、电阻和放大变换电路组成。当液位计磁性浮子的磁力作用到某一位置的干簧管时，该干簧管闭合，使放大变换电路输出与被测液位高低相对应的电流值，随着液位的高低变化，放大变换电路将液位高低转换成线性的4～20mADC信号输出，以实现对液位信号的传送或控制。

浮球液位计适用于工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位，广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。

一、磁浮球液位计技术参数：

1.测量范围 L1：300～6000mm；

2.额定工作压力：≤2.5MPa；

3.液位计材质：321、304、316、316L；

4.工作温度范围：≤80℃；

5.连接法兰：DN80～DN150；

6.防护等级：IP65；

7.防爆等级：ExibⅡCT5(本安)；

8.ExdⅡCT5(隔爆)；

9.输出电流：4～20mA；

10.负载电阻：500Ω；

11.工作电源：24V.DC；

二、磁浮球液位计的特点:

1、安装方便，使用前经调试后，以后不需要再调试；

2、可进行二种不同密度介质的界面测量；

3、能有效克服悬浮物、泡沫等形成的假液位；

4.浮球经配重可测两种液体的介面；

5.可靠性高成本低、稳定可靠，重复性好。

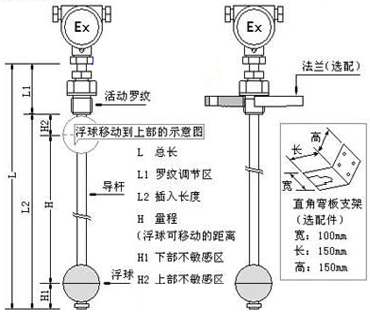

三、磁浮球液位计外形尺寸图及安装示意图：

四、浮球液位计选型表：

代码	说明
TZK-UQZ	浮球液位计
显示方式	无	无表头显示
	M	带表头显示
	H	表头显示+HART协议
安装方式		D	法兰安装
		F	螺纹安装
仪表材质			C	304不锈钢
			P	316不锈钢
			T	钛
			F	PP
			PF	不锈钢包PTFE
订货长度				口口口	法兰或者螺纹以下长度（mm）
需标注数据					B1	需标注操作温度
					B2	需标注操作压力
					B3	需标注介质比重
					B4	螺纹或者法兰的规格
