TZK-LGBA阿牛巴流量计

2019-11-26 06:18:08      点击:459
    TZK-LGBA系列阿牛巴流量计又称笛形均速管流量计和托巴管流量计,属于差压式流量计。阿牛巴流量计是采用皮托管测量原理测量挡体上游的动压力与下游的静压力之间形成的压差,从而达到测量流量的目的。测量管道直径在DN20到DN12000之间。阿牛巴流量计主要用于工业过程中各种能源如液体、燃料气、蒸气和气体的测量,具有较高的稳定性和重复性。设计理论符合伯努力方程原理,并可用JJG/640-90规程进行检验。
    阿牛巴流量计是众多巴类流量计的一种,根据测量管的形状、材质与开孔取压方式的不同,主要阿牛巴流量传感器、威力巴流量传感器与德尔塔巴流量传感器。

一、用途及特点:
阿牛巴流量计以其安装简便、压损小、强度高、不受磨损影响、无泄漏等特点而成为替代孔板的理想产品。特别适用于大口径管道的流量测量,可广泛用于工矿企业的高炉煤气、压缩空气、蒸汽和其他液体、气体的流量测量。
1、内部二次平均结构,提供了高精度(读数±1%)和高重复性(±0.1%)。
2、外层冲击管采用一整块材料加工制作而成无焊接,与由双体结构焊接而成的同类产品相比自然有高强度,也便于选用耐高温,耐腐蚀的材料。
(1)蜂窝状六边形稳定结构,产生的是流束分布形状,保证了低压信号的稳定,产生的差压高于同类产品,提高了量程比;
(2)适用于仪表圆管、方形或矩形管道;
(3)对于同类产品在测量脏污介质时不可避免的堵塞问题,有在线可拔出型或提供手动和自动吹扫方案及装置,实现不停产维护;
(4)均速管+三阀组+温压补偿+变送器,组成一体化结构,使用方便;
(5)无流量系数飘移,长期稳定;
(6)提供直观的共振验算,确保长期稳定运行;
(7)压损小能耗低,节能效果显著;
(8)安装简便节省人工,价格低交货迅速。

二、主要技术指:
1、适用于测量液体、气体和蒸汽的流量;
2、准确度为被测实际流量值的±1%;
3、测量的重复性为±0.1%;
4、流量的量程比,典型的为了10:1(差压值100:1);
5、高工作温度达1300℃(用适当的材质和安装件);
6、高工作压力达400Bar(40MPa);
7、高粘度为500 cp;
8、要求上下游直管段的长度较短;
9、标准不锈钢牌号;
10、长期精度不受磨损的影响。

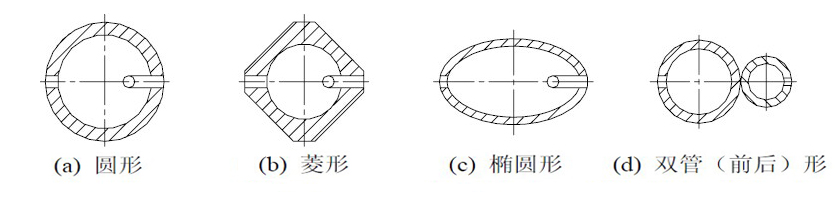

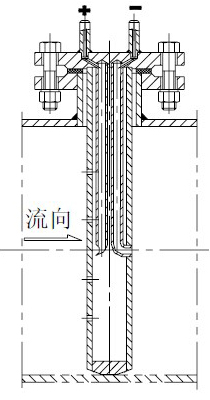

三、均速管流量计测量杆截面图:


四、阿牛巴流量计的类型:

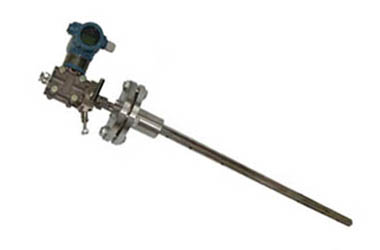

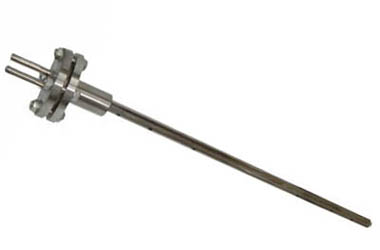

阿牛巴流量传感器 一体式阿牛巴流量计
五、均速管流量计安装示意图:

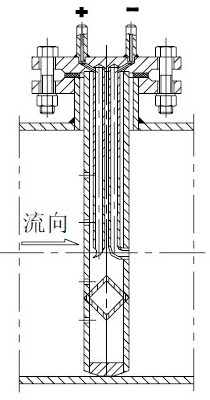

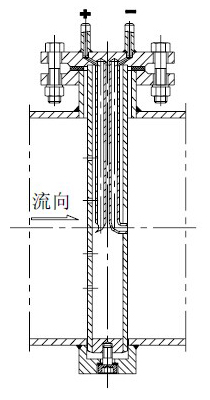

圆形单端固定 圆形双端固定 菱形单端固定 菱形双端固定
注意事项 图例

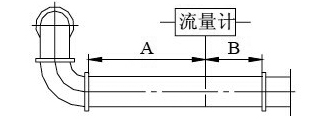

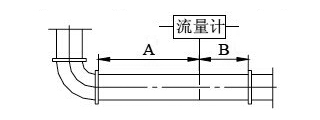

1.流量计上游有90°弯头
保证流量计的前直管段A≥7D,后直管段B≥3D
2.扩管的安装:
保证流量计的前直管段A≥8D,后直管段B≥3D
3.缩管的安装:
保证流量计的前直管段A≥8D,后直管段B≥3D
4.流量计上游同一平面有两个90°弯头:
保证流量计的前直管段A≥9D,后直管段B≥3D

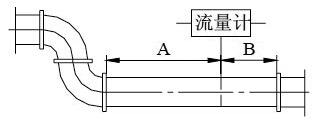

5.流量计上游不同平面有两个90°弯头:
保证流量计的前直管段A≥19D,后直管段B≥4D

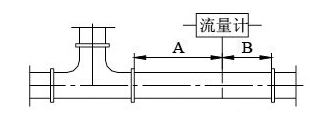

6.流量计有阀门
保证流量计的前直管段A≥24D,后直管段B≥4D
六、阿牛巴流量计选型表:
TZK-LGB 均速管流量计
类型 A 阿牛巴流量传感器
W 威力巴流量传感器
D 德尔塔巴流量传感器
测量介质 Q 气体
Z 蒸汽
Y 液体
流体温度 2 <200℃
5 <500℃
流体压力 1 ≤1.6MPA
2 ≤4.0MPA
3 ≤6.3MPA
4 ≤10.0MPA
5 ≤25.0MPA
测量杆结构 A 圆形单端固定
B 圆形双端固定
C 菱型单端固定
D 菱型双端固定
E 椭圆形单端固定
F 双杆形单端固定
连接方式 L 螺纹
D 法兰
口径 圆管DN口口口mm、方管口口*口口mm
附加选项 F 带可拆卸安装球阀
J 带截止阀
L 带冷凝管
S 带三阀组
CB 差压变送器
XJ 流量积算仪
BC 温压补偿带温度与压力传感器
