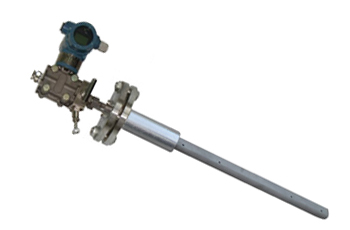

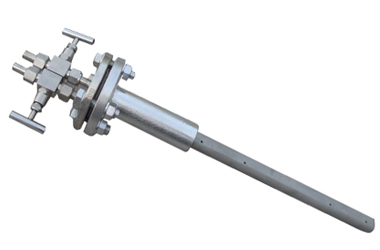

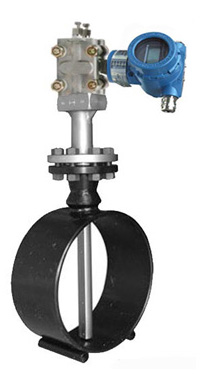

TZK-LGBW威力巴流量计

2019-11-26 06:20:03 点击：381

TZK-LGBW威力巴流量计是匀速管流量计的一种，属于差压式流量计。当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。威力巴流量计采用了符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了程度的传感元件。

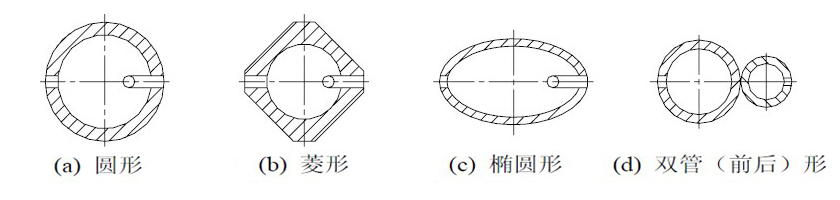

威力巴流量计是众多巴类流量计的一种，根据测量管的形状、材质与开孔取压方式的不同，主要阿牛巴流量传感器、威力巴流量传感器与德尔塔巴流量传感器。

一、威力巴流量计用途：

威力巴流量计适用于气体、液体和蒸汽的高精度流量测量，是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴流量计反映流体真实的流速，其精度达到± 1.0，重复性达± 0.1。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号。

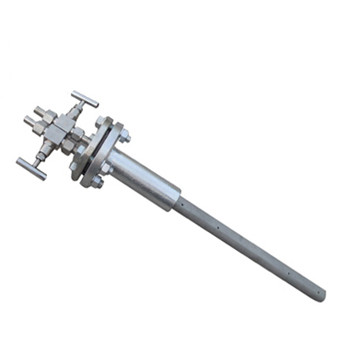

1、探头的设计特点：

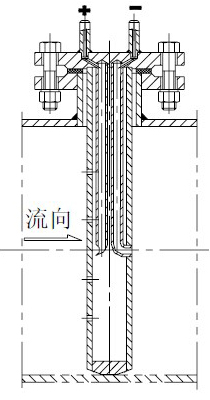

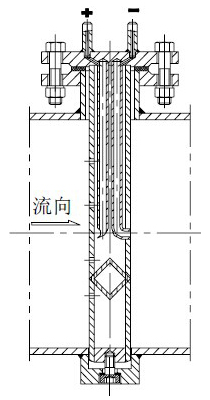

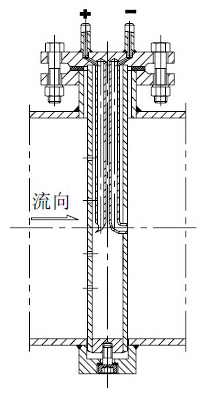

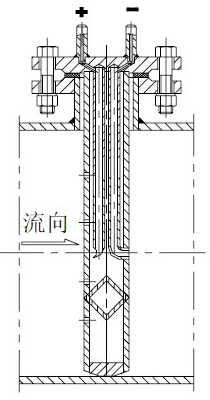

子弹头截面形状的探头能产生压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。

2、威力巴探头防堵塞设计：

威力巴流量探头以其防堵设计，摆脱了阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了一定的高度。

探头高压取压孔不会被堵探头的前部形成高压区，压力略高于管道静压，阻止了颗粒进入。请注意：在探头的高压取压孔处流体的速度是零，没有物体会进入取压孔。开机时，流体在管道静压作用下，进入弯管，很快形成了压力平衡的状态。当压力平衡状态形成以后，流体在弯管进口处遇到高压，绕道而行，不再进入弯管中。

威力巴流量计的低压孔实现本质防堵一般情况下，灰尘、沙子和颗粒在涡街力的作用下，集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区，在涡街力的作用下，探头的低压取压孔很快地被涡流带来的杂质堵死。威力巴流量计的独特设计，使低压取压孔位于探头侧后两边，流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。

二、威力巴流量计的特点：

1、可测量多种介质，应用范围广泛；

2、精度高、量程比大；

3、探头取压孔本质防堵；

4、测量信号稳定、波动小；

5、管道压损低；

6、高强度的子弹头形单片双腔结构；

7、安装费用低，基本免维护；

8、可以在线安装和检修；

9、威力巴能够保证长期高精度：

⑴.它不受磨损、污垢和油污的影响。

⑵.结构上没有可移动部件。
