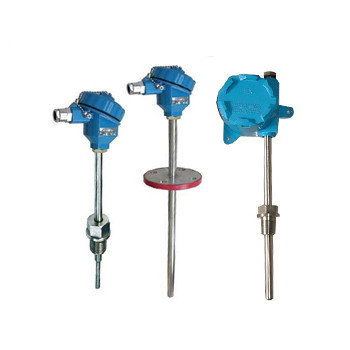

联系方式 WZP240/440防爆热电阻
2019-11-26 03:59:29 点击：612
WZP240/440防爆热电阻作为温度测量和控制的传感器与显示仪表配套，以直接测量和控制过程中的气体、液体和蒸汽的温度。
的化工专用防爆热电偶、防爆热电阻产品防爆性能按国家颁布的“爆炸性环境用防爆电器设备”标准设计制造。
防爆热电阻的结构、原理与装配式热电阻基本相同，主要区别是隔爆产品接线盒（外壳）在设计上采用高强度铝合金压铸而成，并具有足够的内部空间，壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散到传爆.只要用户严格遵守产品使用规则, 防爆热电阻产品就能达到可靠的防爆效果。
一、防爆工作原理：
防爆热电阻是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
二、主要技术参数：
1.产品执行标准：IEC751、JB/T18622-1997、JB/T8623-1997、JB/T5518-91；
2.常温绝缘电在环境温度为15～35℃C，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻>100MΩ。
3.测量范围及允差
三、热电阻选型表：
| 型 号 | 分 度 号 | 测温范围 | 精度等级 | 允许误差 |
| WZP | Pt100 | -200～500 | A级 | ±(0.15+0.002) ltl |
| B级 | ±(0.30+0.005) ltl | |||
| WZC | Cu50 Cu100 | -50-+100 | --- | ±(0.30+0.005) ltl |
三、热电阻选型表：
| WZ□□－□□□□□－□-□/□-□装配式热电阻 | ||
| 代 号 | 热电阻类型 | |
| P | Pt100分度号|铂热电阻 云母元件：高400℃ 陶瓷元件：高650℃ | |
| C | Cu50分度号|铜热电阻 -50～150℃ | |
| C | Cu100分度号|铜热电阻 -50～150℃ | |
| 代号 | 热电阻对数 | |
| 省略 | 单支式 | |
| 2 | 双支式 | |
| 代号 | 安装固定装置 | |
| 1 | 无固定装置 | |
| 2 | 固定螺纹(螺纹M27×2) | |
| 3 | 活动法兰 | |
| 4 | 固定法兰 | |
| 5 | 活动法兰角尺型 | |
| 6 | 锥形盲孔管 | |
| 代号 | 接线盒形式 | |
| 3 | 防水接线盒 | |
| 4 | 隔爆接线盒 | |
| 5 | 不锈钢接线盒 | |
| 代号 | 保护管外径 mm | |
| 0 | ф12 | |
| 1 | ф16 | |
| 2 | ф20 | |
| 代号 | 保护管材料 | 说 明 |
| 1 | 1Cr18Ni9Ti | 常用的热电偶保护管 |
| 3 | 304 | 耐腐蚀优于1Cr18Ni9Ti的金属护管 |
| 6 | 316 | 能抗化工过程的绝大多数强腐蚀的金属护管 |
| 代号 | 测温元件形式 | |
| 0 | 传统装配式芯子|芯子型号为WZ□□—010-分度号-长度 | |
| K | 铠装热电阻芯子|铠装热电阻芯子的直径为Ф6mm | |
| 代号 | 长度 mm/插深mm | |
| L/l | □□□mm/□□□mm | |
| 代号 | 热电阻精度等级 | |
| 省略 | B级(国内常规供货) | |
| I | A级 | |
