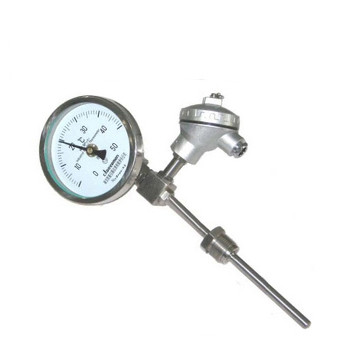

WSSE带热电偶双金属温度计

2019-11-26 04:00:06      点击:474
    WSSE带热电偶双金属温度计、WSSP带热电阻双金属温度计采用双金属温度计与热电偶/热电阻一体的方式,既满足现场测温需求,亦满足远距离传输需求,可以直接测量各种过程中的-80~+500℃范围内液体、蒸气和气体介质以及固体表面测温。

一、主要技术参数:
1.标度盘公称直径:100、150;
2.热响应时间:≤40s;
3.精度等级:1.0、1.5;
4.热电偶:I级 1.5℃、II级 2.5℃;
5.热电阻:A级 ±(0.15+0.005ItI)、B 级±(0.30+0.005);
6.防护等级:IP55
7.输出信号:电阻、毫伏。

二、外形及尺寸:
形  式 D A B E d
径向型 105 23 73 --- Φ10
Φ12
Φ14
155 23 73 ---
轴向型 105 50 110 34
155 50 110 34
万向型 105 23 178 120
155 23 178 120
电接点轴向型 105 40 135 ---
电接点径向型 105 72 150 42
电接点万向型 105 40 175 98

三、带热电偶/阻双金属温度计型号及规格:
型   号 分 度 号 测温范围℃ 精度等级 保护管材料 插入长度mm
WSSE-401 E -80~40
-40~80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276
150
200
300
400
500
750
1000
WSSE-501
WSSE-411
WSSE-511
WSSE-481
WSSE-581
WSSP-401 Pt100
WSSP-501
WSSP-411
WSSP-511
WSSP-481
WSSP-581
WSSXE-401 E
WSSXP-401 Pt100
WSSXE-411 E
WSSXP-411 Pt100
WSSXE-481 E
WSSXP-481 Pt100
注:热电偶I级,热电阻A级按协议订货;
      保护管其余材质根据协议订货

四、选型须知:
 a 型号
 b 热电偶/热电阻分度号
 c 热电偶/热电阻精度等级
 d 双金属温度计精度等级
 e 测温范围
 f 安装固定形式
 g 保护管材质
 h 插入长度
例A:热电偶双金属温度计,径向型,Pt100 A级,测温范围0~200℃。活动螺纹M27x2,保护管304,
插入长度200mm.即为:WSSE-411  0~200℃  l=260mm  I级  保护管304
